پله پیما، پله رو یا بالابر پله دستگاهی برای جابجایی افراد در راه پله می‌باشد. دستگاه پله پیما قابل نصب در آپارتمان، خانه های ویلایی و دوبلکس، مراکز درمانی و … می‌باشد. بازار هدف این محصول، سالمندان، معلولان، جانبازان و کلیه افرادی که به نحوی مشکل حرکتی دارند، می‌باشند. با توجه به نمودار جمعیتی کشور و افزایش روز افزون تعداد سالمندان، بازار محصول چشم انداز مناسبی دارد.
شرکت نیکو صنعت دو مدل مستقیم و منحنی دستگاه پله رو را نهایی کرده است و هر دو محصول برای فروش آماده می‌باشند. از طرفی مسیر راه‌پله‌ها در ساختمان‌ها حداقل یک پاگرد دارد و آینده روشنی برای مدل منحنی یا مدل پیچشی قابل پیش‌بینی می‌باشد.
بخشی از ویژگی‌های فنی پله پیمای ارائه شده
ویژگی‌های پله پیمای تولید شده توسط شرکت نیکو صنعت نسبت به نمونه‌های موجود به شرح زیر می‌باشد:
- مکانیزم حرکتی به کار گرفته شده در پله پیمای تولیدی شرکت نیکو صنعت آهوان، مکانیزمی جدید و ایمن با محرک اصطکاکی می‌باشد. این طرح با شماره ثبت اختراع 91966 ارائه شده است.
- عدم نیاز به چرخدنده در طول ریل که هم هزینه ساخت را کاهش می‌دهد و هم حرکتی نرم و ملایم را ایجاد می‌کند.
- دستگاه بیصدا و بدون تکان و لرزش می‌باشد.
- مکانیزم حرکتی در کارگاه در شرایط کاری بسیار سخت گیرانه آزمایش شده است و کاملا ایمن می‌باشد.
- مکانیزم حرکتی اصطکاکی به کار گرفته شده با وجود مکانیزم ضد سقوط کاملا ایمن می‌باشد و در صورت شکسته شدن هر یک از قطعات آن، دستگاه در جای خود ثابت باقی می ماند و نیازی به گاورنر سرعت ندارد. جزئیات این طرح در قالب یک ثبت اختراع در حال ثبت می‌باشد.
- با استفاده از مکانیزم ضد سقوط، صندلی دستگاه بالابر پله تحت هیچ شرایطی حتی با شکست شفت سقوط نمی‌کند و نشان دهنده ایمنی بالای دستگاه می‌باشد.
- دستگاه تولیدی شرکت نیکو صنعت آهوان مجهز به سنسورهای ایمنی برخورد با مانع می‌باشند. نحوه عملکرد این سنسورها به گونه‌ای است که در صورت برخورد دستگاه با مانع در طول مسیر، دستگاه بلافاصله متوقف می‌شود.
- دستگاه تولیدی مطابق استاندارد مجهز به موتور 24 ولت DC با منبع تغذیه باتری می باشد. عدم استفاده از برق 220 ولت ایمنی دستگاه را افزایش می‌دهد و احتمال برق گرفتگی کاربر را به صفر می‌رساند.
- شارژ باتری‌ها به طور خودکار در ابتدا یا انتهای ریل انجام می‌گیرد.
- ریل دستگاه شرکت قابلیت نصب در مسیرهای مختلفی از پله‌ها را دارد و میتواند منحنی با زاویه حداقلی برای پاگردها داشته باشد و عملا محدودیتی در نصب برای راه‌پله‌های مختلف ندارد.
- دستگاه پله پیمای تولید شده حجم کمی از پله‌ها را در بر می‌گیرد. ریل حدود 15 سانتی متر و دستگاه در حالت تا شو 40 سانتی متر از راه‌پله را اشغال می‌کند.
- ابتدا و انتهای ریل سنسورهای الکترونیکی و متوقف کننده‌های مکانیکی در نظر گرفته می‌شود. دستگاه پله رو در ابتدا و انتهای مسیر به طور خودکار توسط سنسورها متوقف می‌شود. اگر به هر دلیلی سنسورها عمل نکردند متوقف کننده‌های مکانیکی مانع از خارج شدن دستگاه از ریل می‌گردند.
- گارانتی یک ساله دستگاه به همراه بیمه مسئولیت از امتیازهای شرکت نیکو صنعت نسبت به بقیه شرکت‌ها می‌باشد.
- دستگاه و ریل ظاهری زیبا و شکیل دارد (شکل 1).
- استاندارد پله پیما به پیشنهاد مدیر عامل شرکت نیکو صنعت آهوان به اداره استاندارد سمنان و همکاری در تدوین استاندارد این محصول به عنوان رئیس کمیسیون فنی تدوین شده است. شماره استاندارد این محصول ISO 9386 می‌باشد.

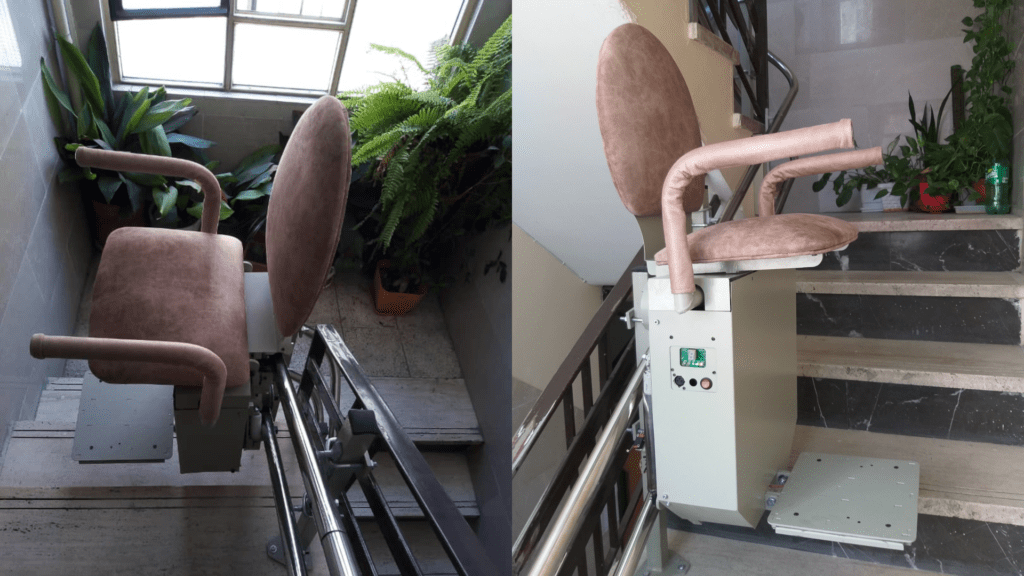

شکل 1- دستگاه پله پیما
مقایسه پله پیمای نیکو صنعت با نمونه‌های داخلی
شرکت‌های داخلی که روی نمونه منحنی دستگاه بالابر پله کار کرده‌اند از چرخدنده شانه‌ای یا جوش دادن پین‌هایی در طول ریل که محرک با آن درگیر می‌شود به عنوان مکانیزم حرکتی استفاده کرده‌اند. در این طرح یک چرخدنده محرک که به موتور و گیربکس متصل می‌باشد با چرخدنده شانه‌ای جوش داده شده به ریل درگیر می‌شود. این طرح چند ایراد اساسی دارد.
- خم کردن چرخدنده‌ها در طول ریل یا جوش دادن پین‌ها در امتداد ریل به دقت کافی امکان پذیر نمی‌باشد و دستگاه در حین حرکت به ویژه در پیچ‌ها لرزش و تکان دارد. این نکته به وضوح در نمونه‌های ساخته شده دیده می‌شود.
- مشکل مهم‌تر این است که در صورت شکسته شدن شفت چرخدنده محرک، دستگاه به سمت پایین سقوط می‌کند. این مشکل در نمونه‌های خارجی با نصب گاورنر سرعت و ترمز ایمنی حل شده است اما نمونه‌های داخلی هیچ کدام گاورنر ندارند و طراحی ترمز ایمنی مناسب هم کار پیچیده و هزینه‌بری می‌باشد.
- لازم به ذکر است که طبق استاندارد ISO9386-2، دستگاه پله پیما با مکانیزم حرکتی چرخدنده یا مکانیزم حرکتی کابلی باید حتما مجهز به گاورنر سرعت و ترمز ایمنی باشد. این موضوع در حال حاضر توسط هیچ شرکت داخلی رعایت نمی‌شود.
- نقطه ضعف اصلی نمونه‌های داخلی، عدم توجه کافی به ایمنی مکانیزم حرکتی می‌باشد.
از دیگر نواقص و ایرادات نمونه‌های موجود میتوان به موارد زیر اشاره کرد:
- عدم استفاده از سنسورهای گوشه‌ای و سنسورهای ایمنی برخورد با مانع.
- استفاده از برق 220 ولت که خطر برق گرفتگی برای کاربر را دارد.
- آویزان بودن کابل برق به دستگاه و یا کشیده شدن سیم برق انتقال توان به دلیل عدم استفاده از باتری.
- سر و صدا و لرزش زیاد دستگاه به دلیل عدم دقت خم کاری چرخدنده و ریل.
- عدم گارانتی کامل دستگاه.
با توجه به مطالب بیان شده، برای آشنایی با نحوه نصب، عملکرد و چگونگی استفاده از دستگاه پله پیمای شرکت نیکو صنعت آهوان ویدیوهای زیر را مشاهده نمایید.
ویدیو اول: مشخصات دستگاه پله پیما و نحوه استفاده از آن
ویدیو دوم: ویژگی‌های دستگاه بالابر پله و نحوه عملکرد آن
ویدیو سوم: ایمنی بالای دستگاه پله رو با مکانیزم ضد سقوط و سنسور ایمنی برخورد با مانع
ویدیو چهارم: چگونگی نصب ریل پله پیما و شارژ خودکار آن
دستگاه پله پیمای شرکت نیکو صنعت آهوان با دقت بالایی طراحی شده و تمام جزییات در آن رعایت شده است. ضمنا شما میتوانید توسط بخش ارتباط با ما مشاوره‌های لازم را دریافت نموده و راهنمایی‌های مورد نیاز جهت نصب دستگاه پله پیما را دریافت نمایید.
